REFROIDISSEUR À CIRCULATION SÉRIE FL, JULABO®

JULABO® Cliquez ci-dessus pour voir tous les produits de la marque.

À partir de
4 146,00 € HT
Sélectionner vos produits

Modèle Compact , la série FL se place sous paillasse.

  • Remplissage simple par le dessus.
  • Affichage digital
  • Indicateur du niveau de remplissage (tous modèles).
  • Grand volume d'expansion.
  • Pompe robuste pour travail en continu.
  • Température de retour admise 80°C.
  • Poignées et roulettes pour un déplacement aisé.
  • Sécurité de niveau bas avec signal acoustique et visuel.
  • Utilisable avec eau, eau-glycol, et huiles Thermal.
  • Sécurité de surcharge pour le moteur de la pompe et le groupe froid.





Précision T° (°C) ± 0.5
Refroidissement À air
Type Refroidisseur
Gamme T° (°C) -20 à +40
FT

* Ajouter au panier pour créer votre devis

Ref. 9666070

Sur commande
LIVRAISON GRATUITE

16 511,00 € HT
  • Puissance de pompe (L/min) : 40
  • Modèle : FL7006
  • Pression de pompe (bar) : 0.5-3.0
  • Vol. (L) : 39 à 47
  • L x P x H (mm) : 780 x 850 x 1480
    • Voir plus
Ajouter

Ref. 9660003

Sur commande
LIVRAISON GRATUITE

4 146,00 € HT
  • Puissance de pompe (L/min) : 15

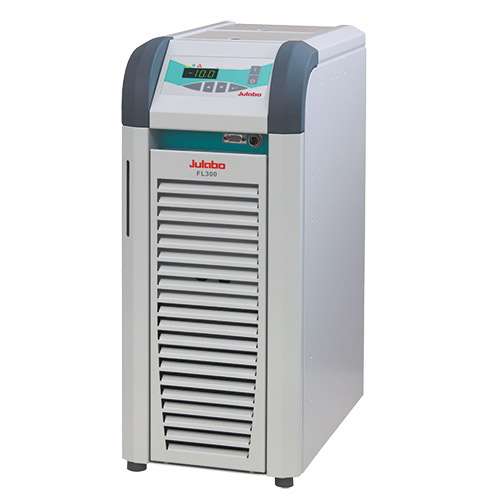

  • Modèle : FL300
  • Pression de pompe (bar) : 0.35
  • Vol. (L) : 3 à 4.5
  • L x P x H (mm) : 250 x 500 x 600
    • Voir plus
Ajouter

Ref. 9661006

Sur commande
LIVRAISON GRATUITE

5 575,00 € HT
  • Puissance de pompe (L/min) : 23

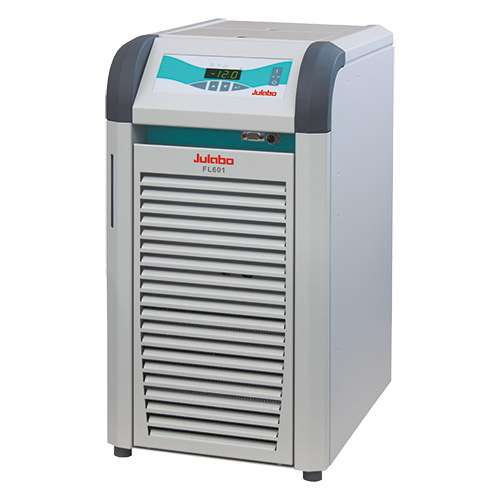

  • Modèle : FL601
  • Pression de pompe (bar) : 1.0
  • Vol. (L) : 5.5 à 8
  • L x P x H (mm) : 320 x 500 x 600
    • Voir plus
Ajouter

Ref. 9661012

Sur commande
LIVRAISON GRATUITE

7 081,00 € HT
  • Puissance de pompe (L/min) : 23

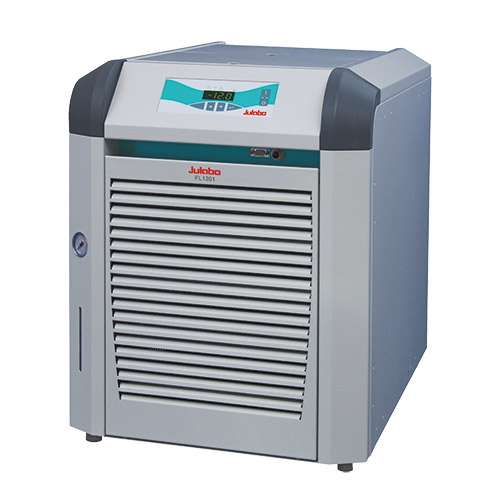

  • Modèle : FL1201
  • Pression de pompe (bar) : 1.0
  • Vol. (L) : 12 à 17
  • L x P x H (mm) : 500 x 760 x 640
    • Voir plus
Ajouter

Ref. 9661017

Sur commande
LIVRAISON GRATUITE

7 670,00 € HT
  • Puissance de pompe (L/min) : 23

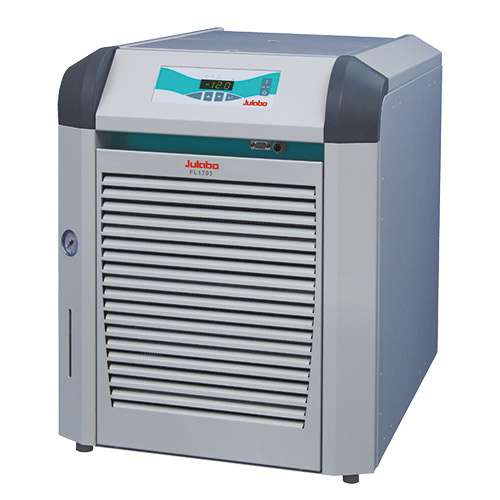

  • Modèle : FL1701
  • Pression de pompe (bar) : 1.0
  • Vol. (L) : 12 à 17
  • L x P x H (mm) : 500 x 760 x 640
    • Voir plus
Ajouter

Ref. 9663012

Sur commande
LIVRAISON GRATUITE

8 029,00 € HT
  • Puissance de pompe (L/min) : 40
  • Modèle : FL1203
  • Pression de pompe (bar) : 0.5 à 3.0
  • Vol. (L) : 12 à 17
  • L x P x H (mm) : 500 x 760 x 640
    • Voir plus
Ajouter

Ref. 9663017

Sur commande
LIVRAISON GRATUITE

8 496,00 € HT
  • Puissance de pompe (L/min) : 40
  • Modèle : FL1703
  • Pression de pompe (bar) : 0.5 à 3.0
  • Vol. (L) : 12 à 17
  • L x P x H (mm) : 500 x 760 x 640
    • Voir plus
Ajouter

Ref. 9663025

Sur commande
LIVRAISON GRATUITE

9 527,00 € HT
  • Puissance de pompe (L/min) : 40
  • Modèle : FL2503
  • Pression de pompe (bar) : 0.5-3.0
  • Vol. (L) : 24 à 30
  • L x P x H (mm) : 600 x 760 x 1150
    • Voir plus
Ajouter

Ref. 9663040

Sur commande
LIVRAISON GRATUITE

12 334,00 € HT
  • Puissance de pompe (L/min) : 40
  • Modèle : FL4003
  • Pression de pompe (bar) : 0.5-.3.0
  • Vol. (L) : 30
  • L x P x H (mm) : 76 x 60 x 115
    • Voir plus
Ajouter
